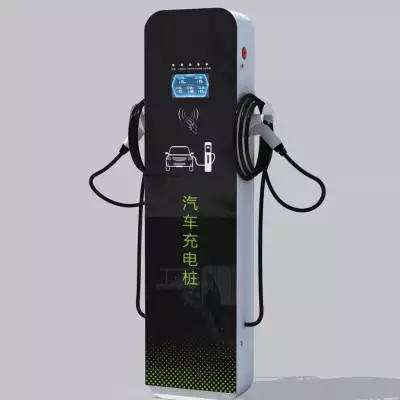

一、什么是充电桩
充电桩其功能类似于加油站里面的加油机，可以固定在地面或墙壁，安装于公共建筑（公共楼宇、商场、公共停车场等）和居民小区停车场或充电站内，可以根据不同的电压等级为各种型号的电动汽车充电。充电桩的输入端与交流电网直接连接，输出端都装有充电插头用于为电动汽车充电。
充电桩目前分为交流充电桩和直流充电桩。交流桩输出单相/三相交流电通过车载充电机转换成直流电给车载电池充电，功率一般较小（有7kw、22kw、40kw等功率），充电速度一般较慢，故一般安装在小区停车场等地。
直流充电桩（或称非车载充电机）则是直接输出直流电给车载电池进行充电，功率较大（有60kw、120kw、200kw甚至更高），充电速度较快，故一般安装在高速公路旁的充电站。
那么从桩的外观怎么判断一个桩是直流桩还是交流桩呢？
一般来说，直流充电桩体型比较粗犷（由于内部有一定数量的AC-DC电源模块，功率越高，模块数量越多，桩体越大），交流充电桩比较娇小。更明显的一点差别是：其枪头（充电线路）不一样，直流充电桩是9线插头，而交流充电桩是7线插头。
二、直流充电桩的充电线路
直流充电桩输出由9根线组成，分别是：
直流电源线路：DC+、DC-；
设备地线：PE；
充电通信线路：S+、S-；
充电连接确认线路：CC1、CC2；
低压辅助电源线路：A+、A-。
直流充电桩就是通过这9根线给电动汽车进行充电，详细的充电流程我们将在后续的文章进行介绍。
三、交流充电桩的充电线路
直流充电桩输出由9根线组成，分别是：
直流电源线路：DC+、DC-；
设备地线：PE；
充电通信线路：S+、S-；
充电连接确认线路：CC1、CC2；
低压辅助电源线路：A+、A-。
直流充电桩就是通过这9根线给电动汽车进行充电，详细的充电流程我们将在后续的文章进行介绍。全民节能 • 健康通行，着重于充电桩充电软件研发。收集市场上多家充电桩企业的充电桩产品，解析充电通讯协议，构建TCP平台。先后经历公众号、小程序、APP等多种版本的更新迭代，形成了一套前端展示、后台管理的完善的软件体系。
